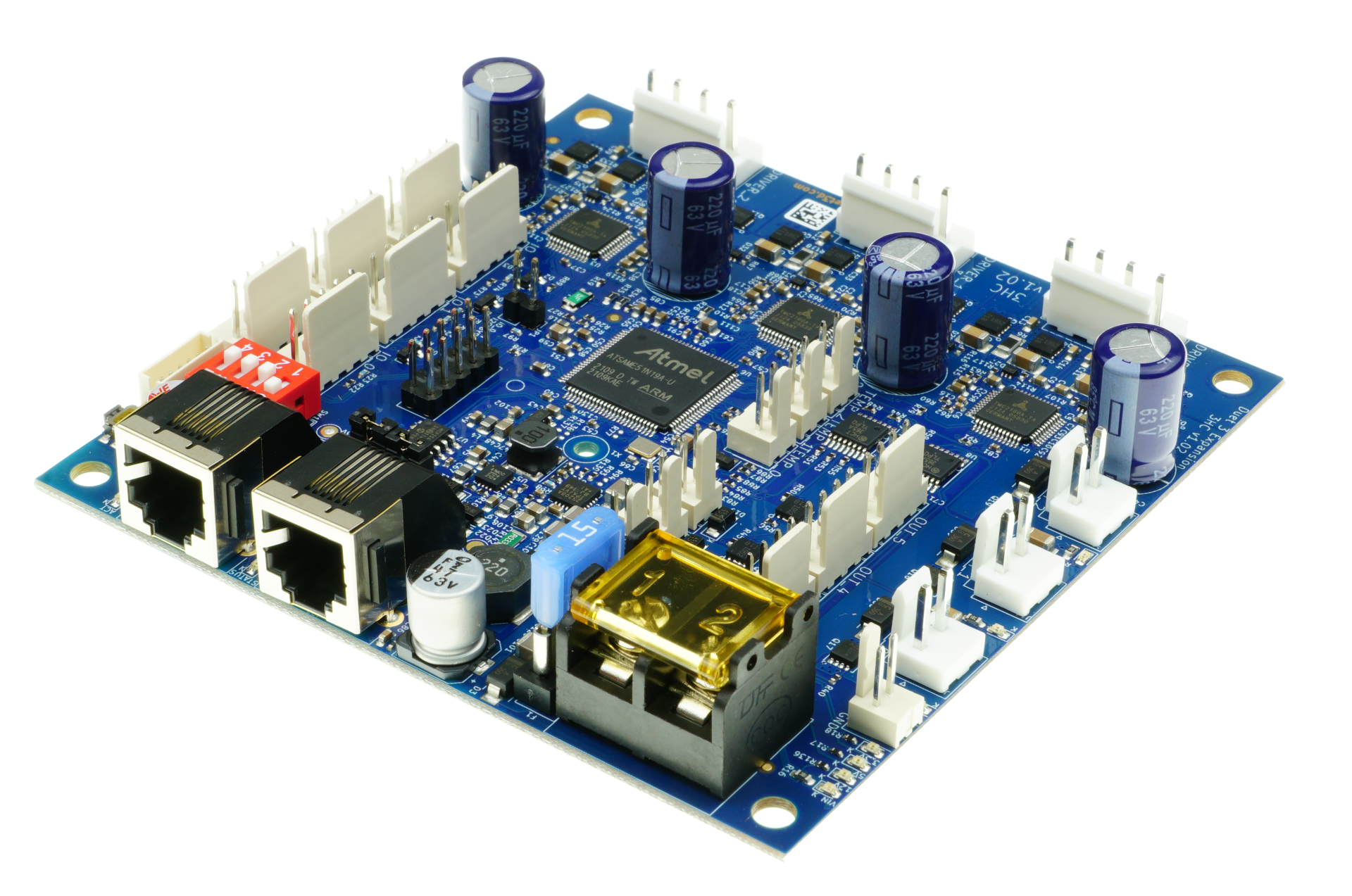

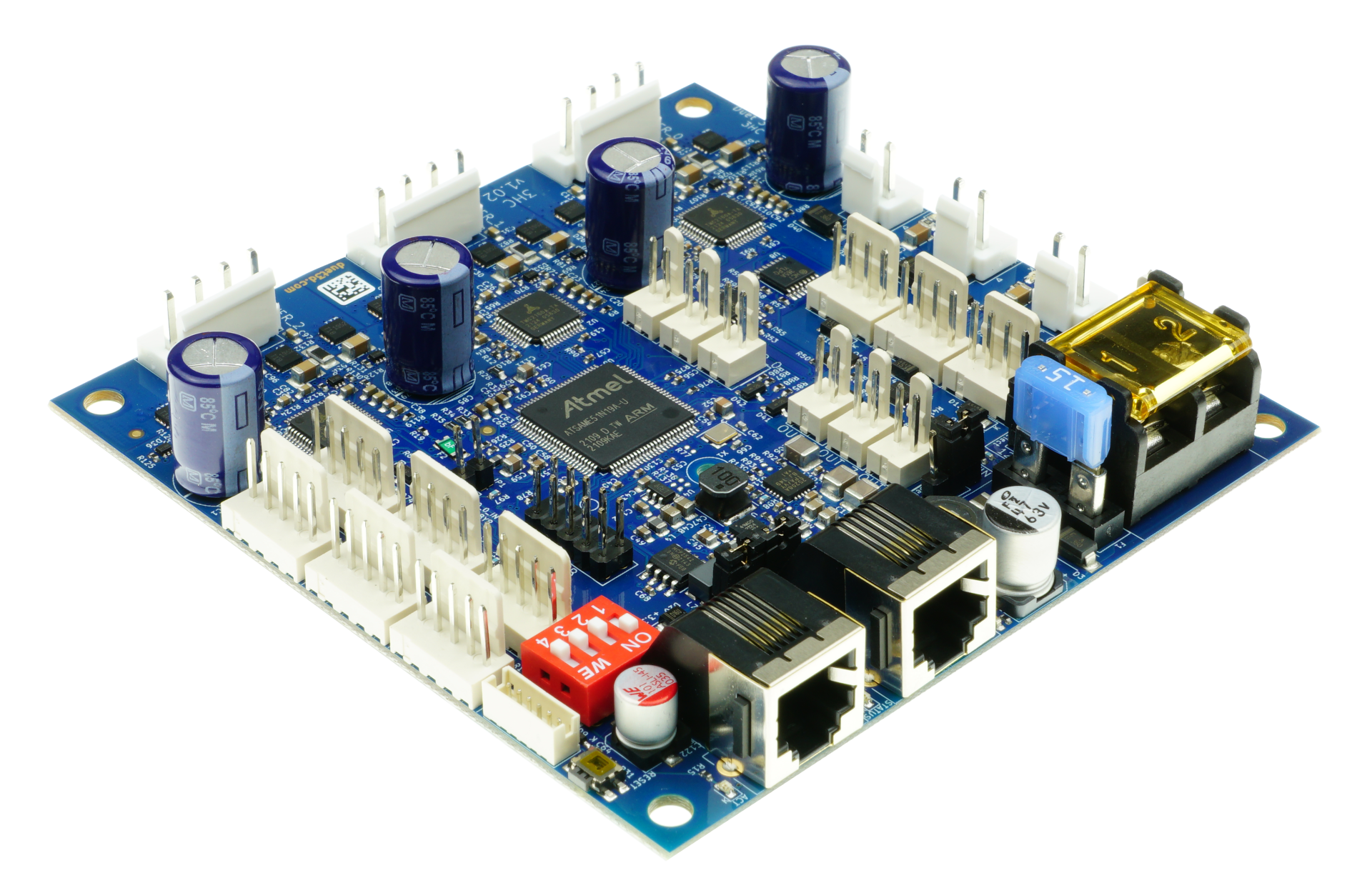

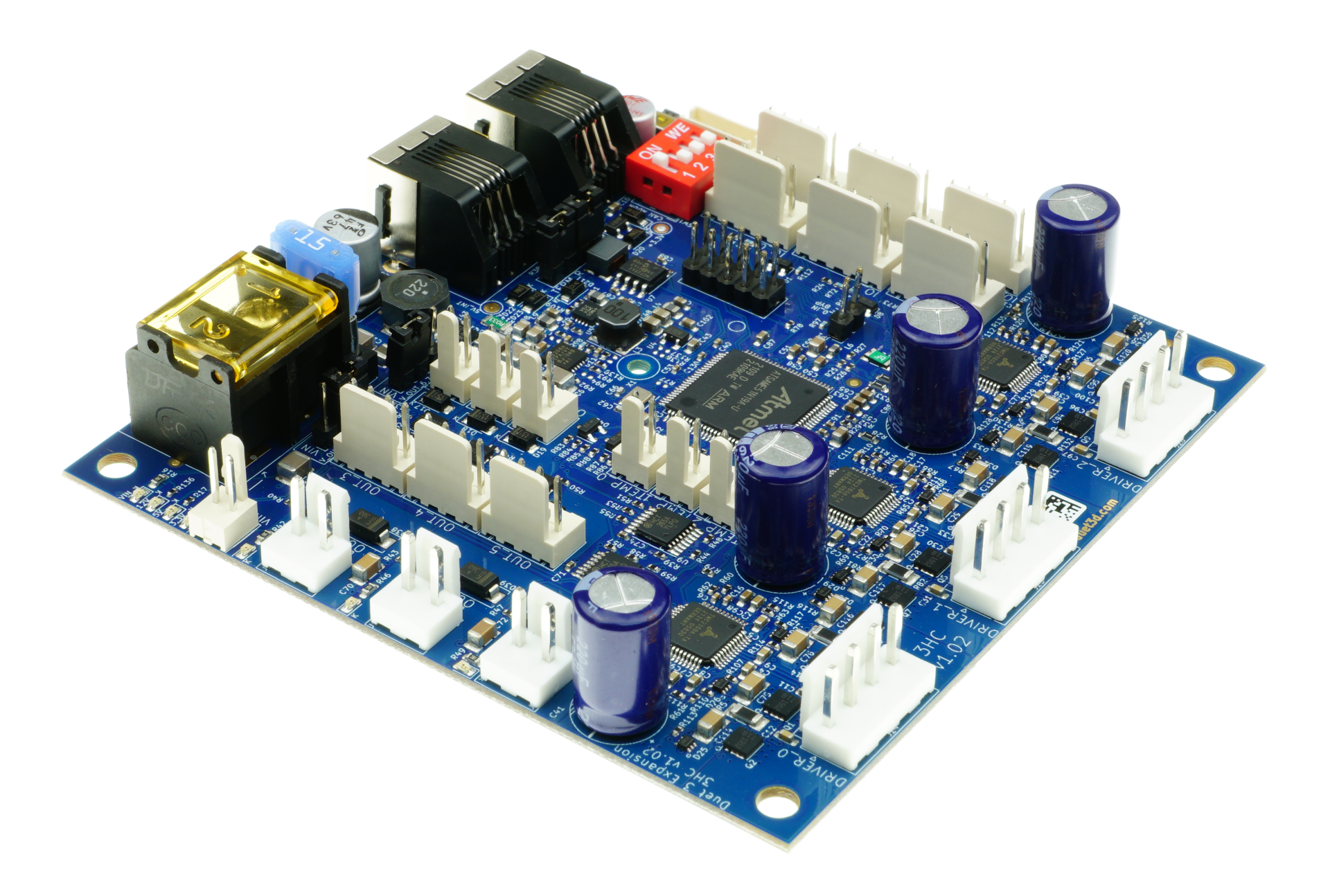

Carte d'extension Duet 3 3HC V1.02A - Dernière version
La carte d'extension Duet 3 est une carte d'extension CAN-FD à courant élevé et à fonctionnalités complètes pour les cartes mères Duet 3. Associez l'une de ces cartes d'extension à une carte mère Duet 3 6HC, une carte mère Duet 3 6XD ou une Duet 3 Mini 5+ pour contrôler 3 pilotes de moteur pas à pas à courant élevé, 3 charges à courant élevé, 6 ventilateurs et 6 canaux d'E/S. D'autres cartes d'extension 3HC, cartes d'outils et cartes d'extension 1XD peuvent être ajoutées au bus CAN-FD si nécessaire pour compléter la conception de votre machine.
| Processeur | Microcontrôleur puissant 32 bits Atmel ARM Cortex-M4F fonctionnant jusqu'à 120 MHz |
| Connectivité | BUS CAN-FD pour la connexion aux cartes mères Duet 3 (compatible avec les cartes mères Duet 3 6HC, Duet 3 6XD et la Duet 3 Mini 5+) |
| Drivers de moteur pas à pas | 3 drivers TMC2160/5160 à courant élevé avec les dernières fonctionnalités Trinamic. Courant moteur maximal de 6,3 A crête par phase (4,45 A RMS) |
| Sorties à courant élevé | 3 sorties PWM 5A pour extrudeuses et similaires |
| Sorties à courant moyen | 6 sorties contrôlables par PWM pour ventilateurs ou similaires. 3 d'entre elles prennent en charge les ventilateurs à 4 fils, y compris la lecture du tachymètre |
| E/S | 6 connecteurs E/S avec niveau de signal de sortie 3,3 V et entrées tolérantes 30 V. |
| Mesure de la température | 3 entrées thermistance/PT1000. Prise en charge de deux cartes filles de température pour jusqu'à 4 capteurs PT100 ou thermocouple. |
| Tension d'alimentation | 12-48 V v1.02 et ultérieure ; 12-32 V v1.01 et antérieure |
Documentation
La documentation pour Duet 3 est disponible ici
