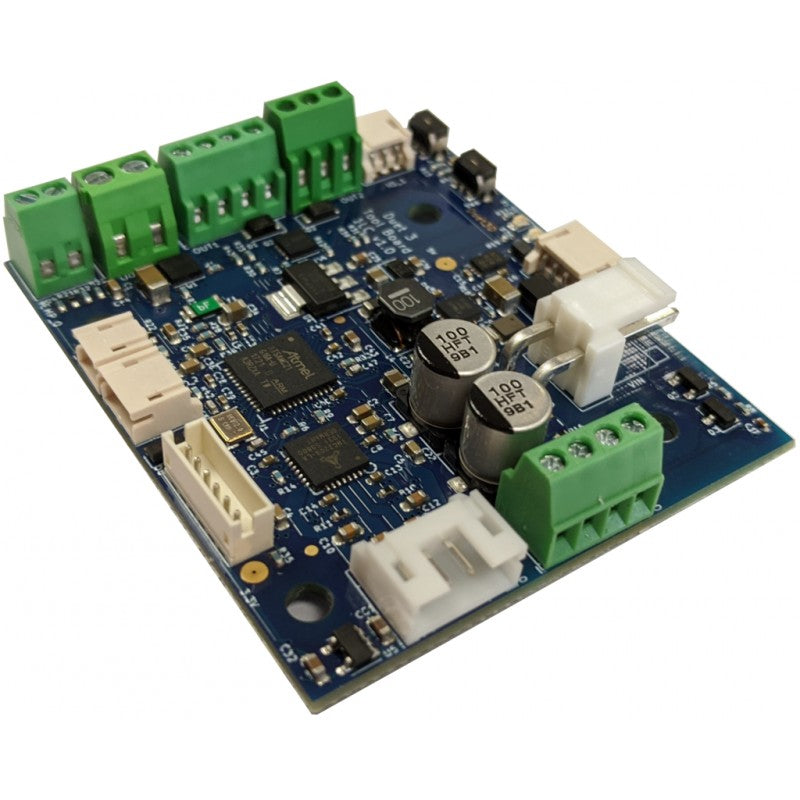

La carte d'outils Duet 3 est une carte d'extension connectée CAN-FD pour la carte mère Duet 3, conçue pour fournir un contrôle complet d'un extrudeur à entraînement direct. Les trous de montage et les emplacements des connecteurs correspondent à un E3D Hermera, mais elle peut être utilisée avec d'autres extrudeurs à entraînement direct avec des supports appropriés. Le moteur pas à pas, le chauffage, le capteur de température, les ventilateurs et, en option, la sonde Z et le moniteur de filament se connectent tous à la carte d'outils Duet 3, ne laissant que les fils CAN-FD et d'alimentation à acheminer vers la carte mère Duet 3 ou la carte de distribution d'outils.
Caractéristiques
- Processeur ARM Cortex M0+ fonctionnant à 48 MHz
- Un pilote de moteur pas à pas TMC2209 avec détection de décrochage et stealthChop. Courant de sortie maximal 1,6 A crête, 1,1 A RMS
- Une sortie courant moyen destinée au chauffage de l'extrudeur, courant maximal 5 A
- Une sortie ventilateur 12V à 3 fils (accepte également un ventilateur à 2 fils)
- Une sortie ventilateur 12V à 4 fils (accepte également un ventilateur à 2 fils)
- Deux entrées thermistance ou PT1000. L'une utilise un ADC 16 bits pour une lecture haute résolution des capteurs PT1000.
- Un connecteur de moniteur de filament à 3 broches
- Un connecteur de sonde Z
- Deux boutons-poussoirs et LED d'indication
- Entrée d'alimentation 12 à 32 V
- Régulateurs 12 V, 5 V et 3,3 V intégrés
- Interconnexion CAN-FD vers la carte contrôleur principale et d'autres cartes d'outils ou cartes d'extension
Documentation complète disponible ici
