L'ePLA-LW (PLA léger) est un matériau spécialement développé par eSUN pour les domaines des modèles réduits d'avions, des drones et du cosplay. Par rapport au bois, l'ePLA-LW présente un collage intercouche plus stable, et le taux de moussage ainsi que la résistance peuvent être contrôlés en ajustant la température d'impression.

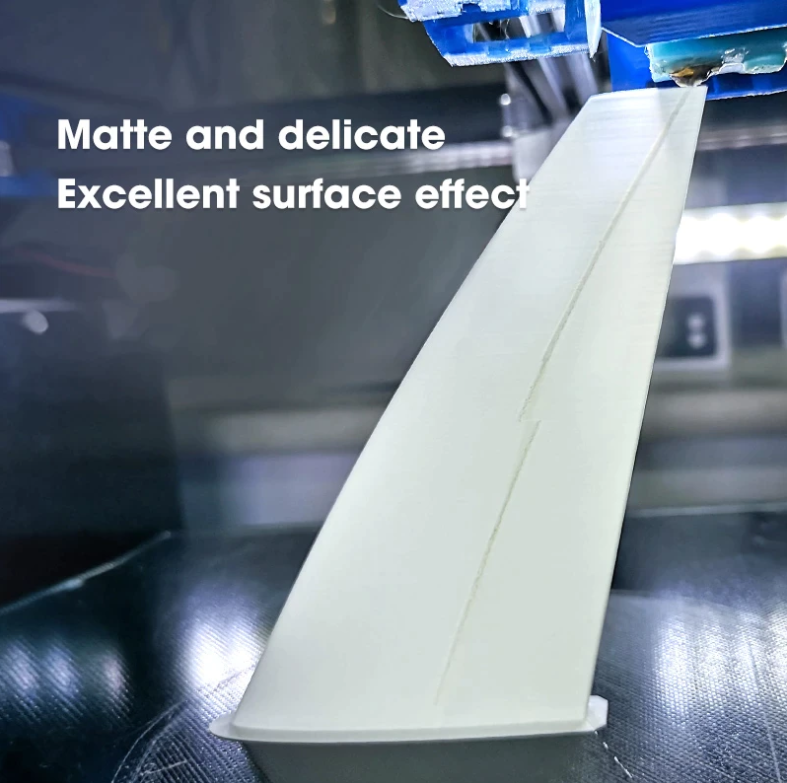

Il utilise une technologie de moussage actif pour obtenir des pièces en PLA légères et de faible densité. Le rapport de volume de moussage est de 220 %, et lors de l'impression d'un modèle de même volume, 1 bobine d'ePLA-LW équivaut à 2,2 bobines de PLA ordinaire. Le moussage rend le motif en couches presque invisible, et la surface de l'article imprimé est mate et délicate. À environ 210-270°C, ce matériau commence à mousser pendant l'impression, augmentant son volume de près de 1,2 fois, et le taux d'extrusion d'impression peut être réduit à 45 % pour imprimer des pièces légères.
Avec le même modèle et à la même vitesse, l'utilisation de PLA léger permet à l'aéronef modèle d'avoir une charge alaire plus légère et une vitesse de décrochage plus faible. Pour les modèles tels que les avions, dans des conditions de résistance équilibrée, réduire le poids autant que possible peut considérablement améliorer les performances de l'avion.
Caractéristiques :

Précautions :
Indicateurs de performance physique des consommables non moussés :
|
FILAMENT D'IMPRESSION 3D |
Méthode d'essai |
ePLA-LW |
|
Indice de fluidité (g/10min) |
GB/T 3682-2000 |
8,1 (190℃/2,16kg) |
|
Densité |
GB/T 1033-86 |
1,2 g/cm3 |
|
Résistance au choc IZOD (kJ/㎡) |
GB/T 1843-96 |
8,58 kJ/㎡ |
|
Résistance à la traction (MPa) |
GB/T 1040-92 |
32,2 MPa |
|
Allongement à la rupture (%) |
GB/T 1040-92 |
68,9 % |
|
Résistance à la flexion (MPa) |
GB/T 9341-2000 |
41,31 MPa |
|
Module de flexion (MPa) |
GB/T 9341-2000 |
1701 MPa |
Comparaison des indicateurs de performance d'impression :
|
Filament |
Bois |
ePLA-LW |
|
Processus de moussage |
Moussage pendant la production, mais pas pendant l'impression |
Pas de moussage pendant la production, moussage pendant l'impression |
|
Adhérence intercouche |
Normale |
Forte |
|
Densité |
0,7 |
Jusqu'à 0,54 |
|
Réglage libre du rapport de moussage et de la résistance |
Non |
210-270℃ |
Paramètres d'impression :
|
Filament |
ePLA-LW |
|
Température d'impression recommandée |
190-270℃ |
|
Température d'impression non moussée |
190-210℃ |
|
Température d'impression moussée |
210-270℃ |
|
Température maximale de moussage |
270℃ |
|
Taux de moussage maximal (270℃) |
122% |
|
Taux d'extrusion le plus bas (270℃) |
45% |
|
Température du lit |
45-60°C/Pas de chauffage (papier de masquage, colle solide PVP, plaque de verre, plaque de fibre de carbone, PEI) |
|
Vitesse d'impression |
40-80mm/s |
Remarque : Conditions de test d'impression : buse 190-280℃ ; hauteur de couche 0,2mm ; lit 45℃ ; vitesse 40mm/s
Avec différents rapports de moussage en fonction de la température :
|
Température/℃ |
200 |
210 |
220 |
230 |
240 |
250 |
260 |
270 |
280 |
|
Taux de moussage/% |
0 |
0 |
11 |
33 |
82 |
100 |
122 |
122 |
82 |
|
Rapport de volume/% |
100 |
100 |
111 |
133 |
182 |
200 |
222 |
222 |
182 |
|
Taux d'extrusion/% |
100 |
100 |
90 |
75 |
55 |
50 |
45 |
45 |
55 |
|
Densité/g/cm3 |
1,2 |
1,2 |
1,08 |
0,9 |
0,66 |
0,6 |
0,54 |
0,54 |
0,66 |
|
Vitesse |
40mm/s |
||||||||

Remarque : Conditions de test d'impression : plateau 45℃ ; vitesse 40mm/s
