REMARQUE : Cet article n'est pas un article en stock. C'est un article en précommande qui sera expédié directement de l'entrepôt.
Contactez sales@digitmakers.ca pour plus d'informations.

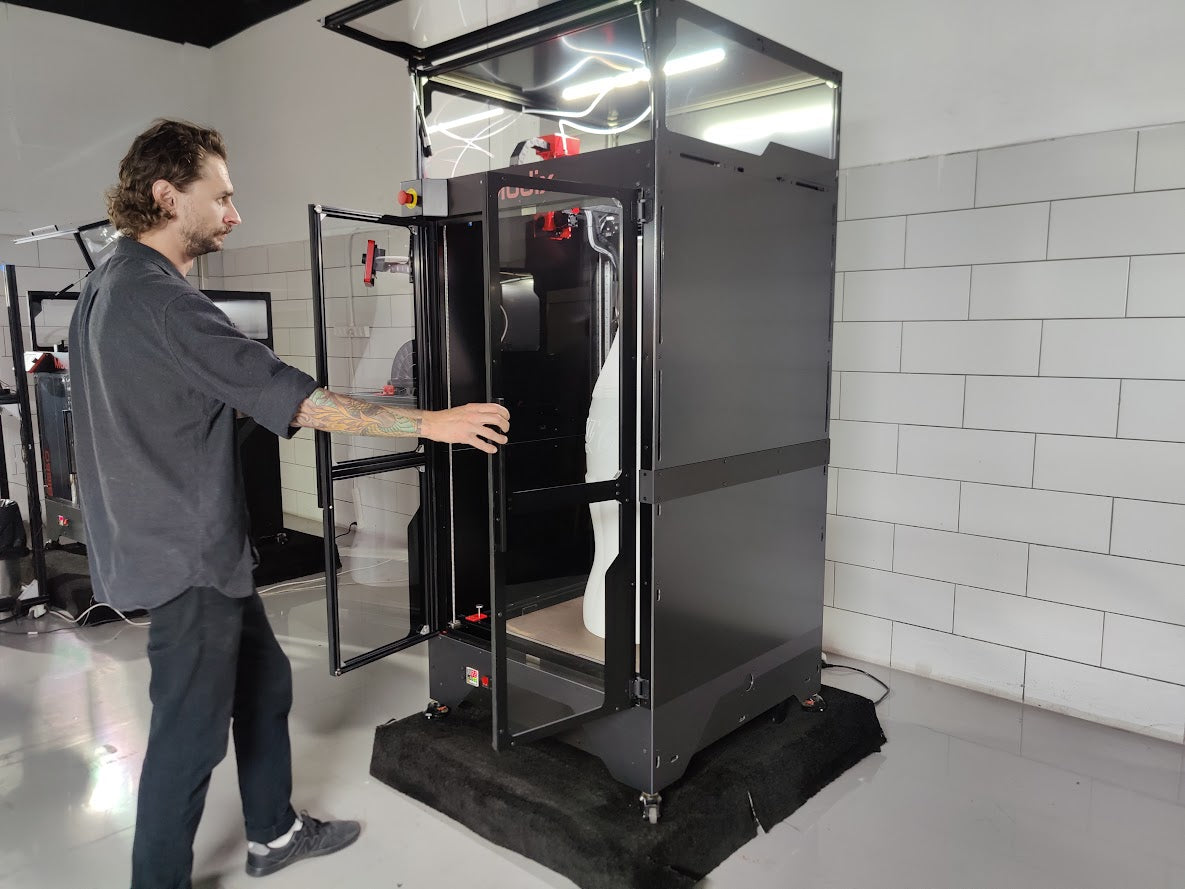

L'imprimante 3D Modix BIG-120Z est une imprimante 3D unique qui permet d'imprimer des objets hauts en une seule pièce, ce qui les rend plus solides et réduit le temps de post-traitement. La BIG-120Z répond parfaitement aux besoins des secteurs de la communication visuelle, du design d'intérieur, de l'art, des mannequins, des accessoires, du divertissement et de l'ingénierie.
Voici les spécifications uniques :
- Volume d'impression : 600 x 600 x 1 200 mm (XYZ)
- Dimensions de la machine : 906 x 1060, 1 916 mm
- Poids de la machine : 140 kg
- Guides axe Z - Rails linéaires HIWIN MGW – inclus
- Le prix comprend 12 mois de garantie et un support à vie. La garantie ne couvre pas les pièces dégradables (feuille PEI et buses) et les consommables. La garantie peut être prolongée jusqu'à deux années supplémentaires, veuillez sélectionner l'extension souhaitée ci-dessous.
- Les frais de port sont un forfait régional qui doit être sélectionné en bas de cette page produit après avoir sélectionné les composants requis.
- Commander uniquement des accessoires (sans imprimante) nécessitera des frais de port différents. Contactez-nous à sales@digitmakers.ca
Avec la génération 4, toutes les imprimantes Modix sont désormais livrées avec la nouvelle tête d'impression Griffin, des détecteurs de colmatage et de collision.
En savoir plus sur les nouveautés des imprimantes Modix Génération 4 ici.
Informations générales
- Technologie d'impression – FFF (Fabrication par dépôt de filament fondu)
- Livraison – Kit à assembler soi-même. Le guide d'assemblage comprend des vidéos faciles à suivre et des modèles 3D en ligne qui peuvent être pivotés et zoomés.
- Concept de cœur unifié - Toutes nos imprimantes partagent la même conception de base basée sur le Modix BIG-60 V4.0.
- Mise à niveau – Les nouvelles versions sont conçues avec la rétrocompatibilité à l'esprit. Les propriétaires d'imprimantes Modix bénéficient de mises à niveau de temps en temps, tant au niveau des configurations que du matériel.
PLUS D'INFORMATIONS
Châssis et enceinte
- Profilés en aluminium rainurés en T 40X40 solides
- Supports et joints en aluminium découpés au laser avec revêtement en poudre
- Boîtier – Boîtier fermé composé de panneaux composites en aluminium noir (ACP) de 3 mm. Le boîtier est un module complémentaire optionnel pour BIG-60, BIG-120X et BIG-120Z et une option par défaut pour BIG-Meter et BIG-180X.
Contrôleur électronique
Duet 2 WiFi, un puissant contrôleur d'imprimante 3D fabriqué au Royaume-Uni. Duet est une plateforme électronique bien connue et largement supportée pour les imprimantes 3D professionnelles. Elle est fabriquée par une entreprise respectée et est un facteur majeur dans notre capacité à fournir un niveau de qualité et de fiabilité élevé et continu.
- Processeur puissant 32 bits
- Module WiFi dédié avec antenne externe
- Pilotes de moteur pas à pas TMC2660 silencieux, jusqu'à 256 micro-pas.
- Carte uSD haute vitesse et prise en charge d'une deuxième carte SD externe si nécessaire.
- Deux extrudeurs contrôlés sur la carte mère, jusqu'à 5 pilotes de moteur pas à pas supplémentaires sont contrôlés sur la carte d'extension DUEX.
- Puissance élevée : Chaque pilote de moteur pas à pas est capable d'un courant moteur de 2,8A, actuellement limité en logiciel à 2,4A.
- Accédez à l'imprimante via un PC, une tablette ou un smartphone sur un réseau local.
- Configurez et contrôlez votre imprimante via l'interface web.
Calibration entièrement automatisée
Tous les modèles de nos imprimantes sont livrés avec la carte d'extension électronique nommée Duex. Cela permet d'allouer un pilote dédié par moteur pour les axes Z et X. En conséquence, Modix propose désormais un ensemble complet de routines de calibration automatisées, notamment :
- Calibration de l'inclinaison du plateau
- Nivellement du plateau
- Alignement du portique
- Calibration du décalage Z
Interfaces
Écran tactile - Écran tactile Duet3D de 7 pouces – intégré au contrôleur
Interface Web - Accès web WiFi pour le contrôle à distance depuis un mobile ou un PC, permettant aux utilisateurs de télécharger des fichiers d'impression directement depuis leur poste de travail
Tête d'impression Griffin
Auparavant une mise à niveau optionnelle et maintenant la tête d'impression par défaut sur toutes nos imprimantes, la nouvelle tête d'impression Griffin est une amélioration majeure de notre offre. Elle se compose d'un extrudeur personnalisé fabriqué par Bondtech (basé sur le modèle BMG) et d'une nouvelle tête chaude conçue par Modix. Le nouveau design est livré par défaut avec chaque imprimante Modix et comprend les améliorations suivantes :
Débit élevé et températures d'impression élevées : L'extrudeur Bondtech offre un système d'engrenages à double entraînement qui saisit le filament des deux côtés. Le bloc chauffant est en cuivre nickelé, pour un taux de transfert de chaleur accru et une compatibilité avec des températures d'impression plus élevées. La conception comprend le heat-break bi-métallique avancé de Slice Engineering qui étend la zone de fusion à l'intérieur du bloc chauffant en étant principalement en cuivre également. De plus, un capteur de température PT-1000 amélioré permet d'imprimer à des températures plus élevées allant jusqu'à 500°c. Les composants de la tête chaude sont évalués pour 500°c et ont jusqu'à présent été vérifiés avec une impression jusqu'à 340°c.
Fiabilité accrue : L'impression 3D à grande échelle implique généralement le risque que la tête d'impression raye ou heurte les modèles à couches épaisses, ce qui entraîne des heat-breaks tordus ou cassés. La nouvelle tête d'impression offre un montage rigide du bloc chauffant, ce qui la rend naturellement plus fiable et réduit ces situations. La raison principale est que le bloc chauffant est désormais monté sur trois faces au lieu d'une seule. Il peut supporter un impact beaucoup plus fort grâce à ce renfort supplémentaire. Le E3D Super Volcano de type plus long peut également être fixé au support rigide, à l'aide d'un adaptateur dédié (fin de l'été 2022)
Expérience utilisateur améliorée : La nouvelle conception de la tête d'impression facilite le remplacement des buses. Le montage rigide du bloc chauffant permet le remplacement des buses d'une seule main, ce qui facilite encore le passage à des diamètres de buse différents.
Échange facile : La conception du support de montage et le style d'arbre en D du heat-break de Slice Engineering permettent aux utilisateurs de remplacer l'intégralité du sous-système de fusion de filament avec facilité. Cela permettra aux utilisateurs de dédier une configuration complète à un type de filament spécifique. Par exemple, conserver une configuration pour le filament abrasif rempli de carbone et une autre pour le prototypage avec le PLA.
Conception compacte : La nouvelle conception conserve les avantages de la conception compacte précédente qui préserve le généreux déplacement de l'axe Z et est compatible avec la vaste offre de buses E3D Volcano disponibles dans de nombreuses tailles et matériaux.
Intelligent : La nouvelle tête d'impression permet une calibration automatique du décalage Z entre la buse et la sonde BL Touch. C'est plus facile et plus précis que la procédure manuelle. Un capteur dédié permet à la BL-Touch et à la buse de toucher la surface, par conséquent. La distance relative précise entre la sonde et la buse (« décalage Z ») est enregistrée automatiquement dans l'imprimante.
*La buse en laiton doit également être remplacée par une buse capable de supporter des températures plus élevées pour les températures supérieures à 300°C.
Module additionnel d'impression double IDEX
"IDEX" signifie "Independent Dual Extruder" (double extrudeur indépendant), où chaque extrudeur est capable de se déplacer indépendamment l'un de l'autre. Ainsi, pendant que l'extrudeur actif imprime, le deuxième extrudeur est "garé" en dehors de la zone d'impression. Par conséquent, l'impression bi-matière réalisée avec la technologie IDEX est plus propre et présente des taux de réussite plus élevés par rapport à d'autres configurations où les deux têtes d'impression sont installées côte à côte sur le même chariot.
IDEX permet l'impression de modèles avancés présentant des géométries internes en utilisant du filament soluble dans l'eau. De plus, l'impression des couches de support denses (couches d'interface entre le modèle et la structure de support solide) avec un filament de support détachable permet d'économiser beaucoup de travail manuel pour le retrait des supports. En outre, comme il n'est pas nécessaire de maintenir un espace d'air entre le support dense et le modèle lui-même, comme cela se produisait normalement lors de l'utilisation du même matériau pour le support, la surface inférieure supportée des modèles est propre et lisse. Cela permet de gagner beaucoup de temps généralement nécessaire pour le ponçage pendant le post-traitement.
L'IDEX est vendu en tant qu'option pour toutes les imprimantes de génération 4. Il comprend :
- Sous-système d'impression secondaire : tête d'impression Griffin, détecteur de colmatage, PTFE, support de bobine.
- Système de mouvement : moteur secondaire de l'axe Y avec les composants requis (courroies, poulies, etc.).
- Supports métalliques pour l'axe Y et les têtes d'impression
- Fils, chaînes porte-câbles et interrupteurs de fin de course optiques.
Changeur automatique de filament
L'IDEX de Modix peut également être utilisé comme changeur automatique de filament. En utilisant le même filament sur les deux têtes d'impression, l'imprimante pourra basculer automatiquement entre les têtes d'impression dès qu'elle détectera une fin de filament.
Voici les avantages :
Obtenez des impressions plus rapidement – L'un des plus grands défis de l'impression 3D est la nécessité de surveiller et d'entretenir constamment l'imprimante. Cela peut être particulièrement frustrant lorsque la machine doit rester inactive pendant la nuit en attendant d'être alimentée avec une nouvelle bobine de filament. C'est là qu'intervient le changeur de filament Modix IDEX. Cette technologie astucieuse permet à l'imprimante de changer elle-même les bobines de filament, sans avoir à interrompre son fonctionnement et à attendre. Cela signifie que vous pouvez faire fonctionner votre imprimante 24h/24, sans perdre de temps à attendre que quelqu'un la répare.
Improved print quality – Non seulement le changeur de filament Modix IDEX vous fait gagner du temps, mais il contribue également à améliorer la qualité de vos impressions. En n'ayant pas à ouvrir l'enceinte pour l'entretien, l'imprimante est capable de maintenir la température de sa chambre, empêchant le modèle partiellement imprimé de se rétracter. Cela vous permet de produire des impressions de meilleure qualité avec moins de défauts. Si vous voulez passer à la vitesse supérieure en matière d'impression 3D, n'hésitez pas à découvrir le module complémentaire Modix IDEX.
Hotend à très haut débit
La hotend Super Volcano à haut débit est un module complémentaire optionnel conçu pour les clients qui impriment de gros objets volumineux et ont besoin d'imprimer rapidement. C'est également un excellent choix pour imprimer des objets épais de style vase, car les objets à paroi unique sont plus solides.
Ce module complémentaire est basé sur le bloc chauffant et les buses Super Volcano d'E3D. Il est fourni avec un chauffage de 80 W et une thermistance. Le nouvel ajout est désormais livré avec un support de montage usiné CNC. Ce support protège et stabilise le long bloc chauffant pendant l'impression. Il offre ainsi une qualité d'impression élevée car les vibrations sont minimisées lors des accélérations.
Comprend :
- Bloc chauffant E3D SuperVolcano
-
Buse en laiton de 1 mm
-
Barrière thermique bimétallique Slice Engineering
-
Chauffage 80W
-
Adaptateur CNC
-
Ventilateur de soufflage et conduit
Écran inclinable & Bouton d'urgence & Interrupteur d'alimentation frontal
Ce trio de fonctionnalités est disponible en standard pour les BIG-Meter et BIG-120Z et proposé en option pour les autres imprimantes.
Écran inclinable – Monté sur un bras articulé, l'écran inclinable est une fonctionnalité pratique. Il est très utile lors du processus de calibration de la tête d'impression et d'autres routines de maintenance car vous pouvez toujours l'orienter vers vous. Gauche, droite, haut ou bas.
Bouton de réinitialisation d'urgence – Avec la mise à jour de l'écran inclinable, un bouton de réinitialisation d'urgence (réinitialisation logicielle) est maintenant situé à l'avant de la machine. Cette fonction de contrôle et de sécurité vous permettra d'arrêter immédiatement les impressions si nécessaire.
Interrupteur d'alimentation frontal – bouton d'alimentation marche/arrêt facile d'accès. Utile lorsque l'imprimante est installée dans un coin exigu.
Système de mouvement
- Rails de guidage linéaires HIWIN MGW9H
- Quatre vis à billes Z pour le mouvement de l'axe Z. Diamètre 12 mm, pas 4 mm
- Courroie de distribution Gates GT2 de 9 mm de large, renforcée en fibre de verre
- Moteurs : Axe X et Z : NEMA-23, Axe Y : NEMA-17
Précision de position mécanique : X-10 Micron, Y-10 Micron, Z-0.5 Micron - Vitesse d'impression (basée sur une buse de 0,4 mm) :
Jusqu'à 100 mm/sec – qualité normale
Jusqu'à 250 mm/sec – brouillon / remplissage non fonctionnel
Jusqu'à 350 mm/sec – déplacement
Les buses plus grandes nécessitent généralement une impression plus lente mais fournissent des pièces beaucoup plus rapidement grâce à un nombre réduit de couches.
Puissance
- Prend en charge les tensions 110V et 230V
- Protections : Court-circuit / Surcharge / Surtension / Surchauffe.
- Consommation d'énergie à vide < 0,5W
- Témoin LED pour l'alimentation
- Interrupteurs et connecteurs de qualité aéronautique
- Clients nord-américains : prise NEMA L6 30P 30A
- Clients UE/AU/Royaume-Uni : prise IEC 309 32A Bleue (2P+E)
- Clients nord-américains : https://www.tripplite.com/support/PDUH30HV
- Clients UE/AU/Royaume-Uni : https://www.tripplite.com/support/PDUH32HV
Plateau d'impression
- Plaque en aluminium moulé fraisé Alcoa Mic6, de 6,35 mm d'épaisseur, fabriquée aux États-Unis.
- Chauffage de lit alimenté en courant alternatif de 1370 Watt (1 200 Watt pour les utilisateurs 110 V). Nécessite une source CA dédiée et indépendante de 15 A.
- Deux zones de chauffage. Zone intérieure de 200 x 200 mm pour les petits objets et une consommation d'énergie plus faible.
- Température maximale – 110oc (avec enceinte)
- Surface d'impression – Film PEI avec feuille adhésive 3M haute température.
Lit magnétique amovible
Cet accessoire améliorera considérablement l'expérience utilisateur et vous fera gagner du temps au quotidien. Les imprimantes Modix sont livrées par défaut avec une feuille PEI qui libère l'impression une fois que le lit est refroidi à température ambiante. Avec l'accessoire de lit magnétique amovible, les utilisateurs n'ont pas besoin d'attendre ou de travailler dur avec une spatule et peuvent facilement et immédiatement retirer les objets après avoir terminé le travail d'impression en pliant simplement la plaque en acier à ressort.
Cet accessoire comprend une feuille magnétique adhésive qui doit être fixée sur la plaque de lit en aluminium et une plaque amovible en acier à ressort qui doit être placée par-dessus.
La plaque flexible en acier à ressort peut être imprimée des deux côtés. Un côté est revêtu de poudre PEI offrant une surface inférieure texturée et l'autre côté est pourvu d'une feuille PEI lisse offrant une finition inférieure brillante.
Un autre avantage est la maintenance, le PEI installé sur le plateau peut se dégrader avec le temps. Le retrait de l'impression avec une spatule peut entraîner des rayures indésirables qui apparaissent ensuite au bas de l'objet imprimé. Le remplacement du PEI sur l'acier à ressort amovible ou même l'achat d'une unité de rechange est beaucoup plus facile que de le retirer du plateau lui-même.
Logiciel
- Firmware Duet RepRap open-source. Le firmware leader pour l'impression 3D permettant de nombreuses configurations et une personnalisation facile à l'aide du système de macros.
- On peut choisir n'importe quel trancheur et contrôleur d'imprimante 3D disponible, y compris : Slic3r, Cura et Simplify3d. Des configurations d'imprimante spécifiques sont fournies dans la zone client.
Détecteur de colmatage
Anciennement un module complémentaire optionnel et maintenant par défaut avec chaque imprimante, il s'agit d'une amélioration de la fiabilité de l'imprimante. Le détecteur de colmatage est fourni avec un encodeur très sensible capable de détecter les pannes potentielles suivantes :
- Colmatages de la hot-end
- Nœuds dans les bobines de filament
- Manque de filament
- Sous-extrusion, par exemple lorsque la température de la buse est trop basse, ou que la buse est trop proche du lit.
Lorsqu'une panne est détectée, l'imprimante est mise en pause et le travail d'impression peut être sauvegardé. Fini la découverte de votre imprimante imprimant dans le vide !
Cet add-on est fourni en remplacement direct du capteur de fin de filament actuel. Envisagez d'acheter deux unités pour une configuration à double tête d'impression.
Filtre à air actif
Le filtre à air actif Modix (MAAF) est un dispositif de filtration d'air externe. Le filtre nettoie la chambre de l'imprimante en capturant les micro-particules et les émanations de gaz libérées par le filament fondu tout au long du processus d'impression 3D. Le MAAF assure un processus constant de purification de l'air pendant tout le processus d'impression, faisant circuler l'air à l'intérieur et à l'extérieur de l'imprimante tout en le nettoyant à plusieurs reprises.
Filtration multicouche
Un grand ventilateur à l'intérieur de l'appareil aspire l'air de l'imprimante à travers un conduit de ventilation flexible connecté au sommet de l'appareil. L'air est ensuite guidé à travers un ensemble de trois filtres avant d'être remis en circulation dans l'imprimante.
Le système de triple filtre comprend
1. Pré-filtre – Supprime les grosses particules de poussière de l'air.
2. Filtre HEPA – Filtre à particules à haute efficacité (HEPA), composé d'un tapis de fibres de verre disposées aléatoirement et conçu pour capturer les petites particules libérées pendant l'impression.
3. Filtre à charbon actif – Nettoie l'air des fumées toxiques libérées pendant le processus d'impression 3D.
Il s'agit de votre santé !
Les particules submicroniques et les fumées libérées pendant le processus de fusion du plastique présentent un risque pour votre santé. Par conséquent, il est fortement conseillé à tout propriétaire d'une imprimante 3D Modix d'installer un filtre à air. Le filtre à air est un accessoire INDISPENSABLE si vous avez l'intention d'imprimer avec tout plastique au-delà du PLA, c'est-à-dire le PETG, l'ABS… Bien que la connaissance commune soit que l'impression de PLA dans une pièce bien ventilée est acceptable, il n'y a pas de définition claire d'une ventilation adéquate de la pièce et pendant les périodes hivernales et estivales, les fenêtres sont normalement fermées.
Contrôle de la vitesse de l'air
Un sélecteur de vitesse frontal permet de contrôler le débit d'air. Faire fonctionner le filtre à la vitesse la plus basse pendant le processus d'impression n'affectera pas la température interne de la chambre tout en assurant une filtration efficace. À la fin de l'impression, vous pouvez régler la vitesse sur l'option la plus élevée pendant quelques minutes afin de vous assurer que la chambre est entièrement nettoyée de tout additif nocif en ouvrant les portes.
Filtres de rechange
Compte tenu de l'utilisation quotidienne de l'imprimante dans une salle blanche, les filtres combo HEPA/Charbon durent de 6 à 12 mois et le pré-filtre de 3 à 6 mois. Un indicateur d'alerte pour changer le filtre est situé sur le panneau avant.
Détecteur de collision
Auparavant un module complémentaire optionnel et maintenant par défaut avec chaque imprimante, il s'agit d'une couche de sécurité supplémentaire dans les rares cas où la sonde de nivellement de lit BL-Touch tombe en panne et que cette panne n'est pas détectée par le contrôleur de l'imprimante. Dans ce cas, le détecteur empêchera la tête d'impression de s'écraser sur la plaque du lit.
Unité de distribution d'énergie (PDU)
Le PDU est inclus par défaut avec le BIG-Meter et le BIG-180X en raison de leurs exigences élevées en matière de courant. Comme nous avons constaté qu'il s'agissait d'une solution très pratique pour la gestion des câbles, il est désormais proposé pour tous les autres modèles*. Remplacez 3 câbles AC par un seul câble connecté au mur.
* Cette solution ne prend pas en charge le BIG-120X fonctionnant en 110V.
Filament
Notre tête d'impression prend en charge presque tous les filaments existants, notamment : PLA, ABS, composites : fibre de carbone, bois, cuivre, laiton, magnétique, PHA, PVA, Hips, nylon, TPE & TPU (flexible), co-polyester, PETG.
Filament ouvert – Tout filament de n'importe quel fournisseur peut être utilisé.
Module d'étagère de montage de bobines de 8KG
Une conception rafraîchie de l'étagère de montage de bobines permettra désormais de monter des bobines de 8KG
