NOTE : Cet article n'est pas un article en stock. C'est un article en précommande qui sera expédié directement depuis l'entrepôt.
Contactez sales@digitmakers.ca pour plus d'informations.

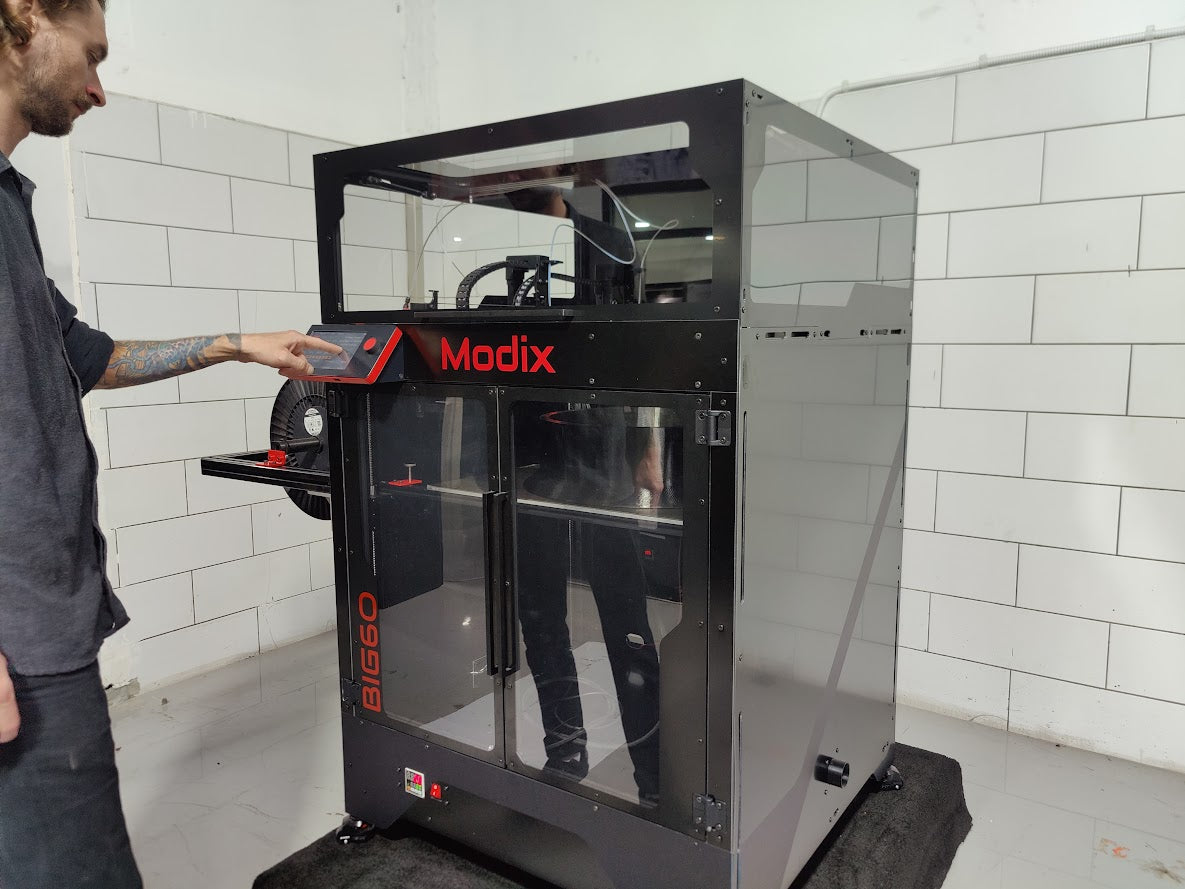

L'imprimante 3D Modix BIG-60 v4 est notre modèle d'imprimante 3D phare. Introduite en 2017 et maintenant dans sa quatrième itération. La Modix BIG-60 présente un mélange compétitif d'un grand volume de construction, de composants haut de gamme et d'un prix compétitif. Comme auparavant, les améliorations apportées à la V4 sont partagées avec tous les autres modèles. Les nouvelles versions sont conçues avec la compatibilité ascendante à l'esprit, par conséquent, les propriétaires des versions précédentes bénéficient d'améliorations de performances périodiques et d'un rendement élevé à long terme sur leur investissement.
Spécifications du BIG-60 :
- Livraison : kit à monter soi-même
- Volume d'impression : 600 X 600 X 660 mm (XYZ).
- Taille de la machine (LxPxH) : 906x1060x1 356 mm
- Poids d'expédition : 120 kg (dépend de la sélection des modules complémentaires)
- Boîtier : En option
- IDEX – Tête d'impression secondaire – en option
- Guides d'axe Z : Tiges lisses, rails Hiwin – en option
- Add-ons supplémentaires disponibles ci-dessous.
- Le prix comprend 12 mois de garantie et un support à vie. La garantie ne couvre pas les éléments dégradables (feuille PEI et buses) et les consommables. La garantie peut être prolongée de deux ans supplémentaires, veuillez sélectionner l'extension souhaitée ci-dessous.
- Les frais d'expédition sont des frais forfaitaires régionaux qui doivent être sélectionnés en bas de cette page produit après avoir sélectionné les composants requis.
- Commander des add-ons uniquement (sans imprimante), nécessitera des frais d'expédition différents. Contactez-nous à sales@digitmakers.ca
Avec la génération 4, toutes les imprimantes Modix sont maintenant livrées avec la nouvelle tête d'impression Griffin, des détecteurs de colmatage et de collision.
En savoir plus sur les nouveautés des imprimantes Modix de génération 4 ici.
Informations générales
- Technologie d'impression – FFF (Fabrication par dépôt de filament fondu)
- Livraison – Kit à monter soi-même. Le guide de montage comprend des vidéos faciles à suivre et des modèles 3D en ligne qui peuvent être pivotés et zoomés.
- Concept de noyau unifié – Toutes nos imprimantes partagent le même design de base basé sur le Modix BIG-60 V4.0.
- Mise à niveau – Les nouvelles versions sont conçues avec la compatibilité ascendante à l'esprit. Les propriétaires d'imprimantes Modix bénéficient de mises à niveau de temps en temps, tant au niveau des configurations que du matériel.
PLUS D'INFORMATIONS
Châssis et enceinte
- Profilés en aluminium à rainure en T 40X40 solides
- Supports et joints en aluminium découpés au laser et recouverts de poudre
- Enceinte – Enceinte fermée composée de panneaux composites en aluminium noir (PCA) de 3 mm. L'enceinte est un module complémentaire optionnel pour BIG-60, BIG-120X et BIG-120Z et une option par défaut pour BIG-Meter et BIG-180X.
Contrôleur électronique
Duet 2 WiFi, un puissant contrôleur d'imprimante 3D fabriqué au Royaume-Uni. Duet est une plateforme électronique bien connue et largement supportée pour les imprimantes 3D professionnelles. Elle est fabriquée par une entreprise respectée et constitue un facteur majeur dans notre capacité à fournir un niveau élevé de qualité et de fiabilité en continu.
- Processeur puissant 32 bits
- Module WiFi dédié avec antenne externe
- Pilotes de moteur pas à pas silencieux TMC2660, jusqu'à 256 micropas.
- Carte uSD haute vitesse et prise en charge d'une deuxième carte SD externe si nécessaire.
- Double extrudeurs contrôlés sur la carte principale, jusqu'à 5 pilotes de moteur pas à pas supplémentaires sont contrôlés sur la carte d'extension DUEX.
- Puissance nominale élevée : Chaque pilote de moteur pas à pas est capable d'un courant moteur de 2,8 A, actuellement limité par logiciel à 2,4 A.
- Accéder à l'imprimante via un PC, une tablette ou un smartphone sur un réseau local.
- Configurer et contrôler votre imprimante via l'interface web.
Calibrage entièrement automatisé
Tous les modèles de nos imprimantes sont livrés avec la carte d'extension électronique nommée Duex. Cela permet d'allouer un pilote dédié par chaque moteur pour les axes Z et X. En conséquence, Modix propose désormais un ensemble complet de routines de calibration automatisées, y compris :
- Calibrage de l'inclinaison du plateau
- Nivellement du plateau
- Alignement du portique
- Calibrage du décalage Z
Interfaces
Écran tactile - Écran tactile Duet3D de 7 pouces - intégré au contrôleur
Interface Web - Accès Web WiFi pour un contrôle à distance depuis un mobile ou un PC, permettant aux utilisateurs de télécharger des fichiers d'impression directement depuis leur poste de travail.
Tête d'impression Griffin
Anciennement une mise à niveau facultative et maintenant la tête d'impression par défaut sur toutes nos imprimantes, la nouvelle tête d'impression Griffin représente une amélioration majeure de notre offre. Elle se compose d'un extrudeur personnalisé fabriqué par Bondtech (basé sur le modèle BMG) et d'un nouveau hotend conçu par Modix. La nouvelle conception est livrée par défaut avec chaque imprimante Modix et comprend les améliorations suivantes :
Débit élevé et températures d'impression élevées : L'extrudeur Bondtech fournit un système à double engrenage qui saisit le filament des deux côtés. Le bloc chauffant est en cuivre nickelé, pour un taux de transfert de chaleur accru et une compatibilité avec des températures d'impression plus élevées. La conception inclut le heat-break Bi-Métal avancé de Slice Engineering qui prolonge la zone de fusion à l'intérieur du bloc chauffant en étant également principalement composé de cuivre. De plus, un capteur de température PT-1000 amélioré permet d'imprimer à des températures plus élevées allant jusqu'à 500 °C. Les composants du hotend sont conçus pour 500 °C et ont été vérifiés jusqu'à présent avec des impressions allant jusqu'à 340 °C.
Fiabilité accrue : L'impression 3D à grande échelle implique généralement le risque que la tête d'impression raye ou heurte les modèles à couches épaisses, ce qui entraîne des ruptures de chaleur pliées ou cassées. La nouvelle tête d'impression offre un montage rigide du bloc chauffant, elle est donc naturellement plus fiable et réduit ces situations. La raison principale en est que le bloc chauffant est maintenant monté sur trois faces au lieu d'une seule. Il peut supporter un impact beaucoup plus fort grâce à ce renfort supplémentaire. Le E3D Super Volcano de type plus long peut également être fixé au montage rigide, à l'aide d'un adaptateur dédié (fin de l'été 2022).
Expérience utilisateur améliorée : La nouvelle conception de la tête d'impression facilite le remplacement des buses. Le montage rigide du bloc chauffant permet un remplacement de la buse à une main, ce qui facilite encore le changement de diamètre de buse.
Échange facile : La conception du support de montage et le style d'arbre en D du heat-break de Slice Engineering offrent aux utilisateurs la possibilité de remplacer facilement l'ensemble du sous-système de fusion du filament. Cela permettra aux utilisateurs de dédier une configuration complète à un type de filament spécifique. Par exemple, conserver une configuration pour le filament abrasif chargé de carbone et une autre pour le prototypage avec du PLA.
Design compact : Le nouveau design conserve les avantages du design compact précédent qui préserve le généreux déplacement de l'axe Z et est compatible avec la vaste offre de buses E3D Volcano disponibles en de nombreuses tailles et matériaux.
Intelligent : La nouvelle tête d'impression permet un calibrage automatique du décalage Z entre la buse et la sonde BL Touch. C'est plus facile et plus précis que la procédure manuelle. Un capteur dédié permet au BL-Touch et à la buse de toucher la surface, par conséquent. La distance relative précise entre la sonde et la buse (« décalage Z ») est enregistrée automatiquement dans l'imprimante.
*La buse en laiton doit également être remplacée par une buse capable de supporter des températures plus élevées pour des températures supérieures à 300°C.
Module complémentaire d'impression double IDEX
« IDEX » signifie double extrudeur indépendant, où chaque extrudeur est capable de se déplacer indépendamment l'un de l'autre. Par conséquent, pendant que l'extrudeur actif imprime, le deuxième extrudeur est « garé » en dehors de la zone d'impression. Ainsi, l'impression bi-matière réalisée avec la technologie IDEX est plus propre et avec des taux de réussite plus élevés par rapport aux autres configurations où les deux têtes d'impression sont installées côte à côte sur le même chariot.
IDEX permet l'impression de modèles avancés présentant des géométries internes en utilisant un filament soluble dans l'eau. De plus, l'impression des couches de support denses (couches d'interface entre le modèle et la structure de support solide) avec un filament de support détachable, permet d'économiser beaucoup de travail manuel pour le retrait du support. En outre, comme il n'est pas nécessaire de maintenir un espace d'air entre le support dense et le modèle lui-même, comme cela se produisait normalement lors de l'utilisation du même matériau pour le support, la surface inférieure supportée des modèles est propre et lisse. Cela économise beaucoup de temps généralement nécessaire pour le ponçage pendant le post-traitement.
L'IDEX est vendu en tant qu'add-on optionnel pour toutes les imprimantes de génération 4. Il comprend :
- Sous-système d'impression secondaire : tête d'impression Griffin, détecteur de colmatage, PTFE, support de bobine.
- Système de mouvement : moteur d'axe Y secondaire avec les composants requis (courroies, poulies, etc.).
- Supports métalliques pour les axes Y et les têtes d'impression
- Fils, chaînes porte-câbles et interrupteurs de fin de course optiques.
Changeur de filament automatique
L'IDEX de Modix peut également être utilisé comme changeur de filament automatique. En utilisant le même filament sur les deux têtes d'impression, l'imprimante pourra basculer automatiquement entre les têtes d'impression dès que l'imprimante détecte une rupture de filament.
Voici les avantages :
Obtenez des impressions plus rapidement – L'un des plus grands défis de l'impression 3D est la nécessité de surveiller et d'entretenir constamment l'imprimante. Cela peut être particulièrement frustrant lorsque la machine doit rester inactive pendant la nuit en attendant d'être alimentée avec une nouvelle bobine de filament. C'est là que le changeur de filament IDEX Modix entre en jeu. Cette technologie astucieuse permet à l'imprimante de changer de bobine de filament seule, sans avoir à interrompre son fonctionnement et à attendre. Cela signifie que vous pouvez faire fonctionner votre imprimante 24 heures sur 24, sans perdre de temps à attendre que quelqu'un la répare.
Qualité d'impression améliorée – Non seulement le changeur de filament IDEX Modix vous fait gagner du temps, mais il contribue également à améliorer la qualité de vos impressions. En n'ayant pas à ouvrir l'enceinte pour l'entretien, l'imprimante est capable de maintenir la température de sa chambre, empêchant le modèle partiellement imprimé de rétrécir. Cela vous permet de produire des impressions de meilleure qualité avec moins de défauts. Si vous voulez faire passer votre impression 3D au niveau supérieur, assurez-vous de consulter le module complémentaire Modix IDEX.
Hotend à très haut débit
Le hotend Super Volcano à haut débit est un module complémentaire optionnel conçu pour les clients qui impriment de grands objets volumineux et ont besoin d'imprimer rapidement. C'est également un excellent choix pour imprimer des objets de style vase à paroi épaisse, car les objets à paroi unique sont plus solides.
Cet add-on est basé sur le bloc chauffant et les buses E3D Super Volcano. Il est fourni avec un chauffage de 80W et une thermistance. Le nouvel ajout est maintenant livré avec un support CNC. Ce support protège et stabilise le long bloc chauffant pendant l'impression. Il offre ainsi une qualité d'impression élevée car les vibrations sont minimisées lors des accélérations.
Inclus :
- Bloc chauffant E3D SuperVolcano
-
Buse en laiton de 1 mm
-
Heat-break bimétallique Slice Engineering
-
Chauffage 80W
-
Adaptateur CNC
-
Ventilateur et conduit de soufflerie
Écran inclinable & Bouton d'urgence & Interrupteur d'alimentation frontal
Ce trio de fonctionnalités est disponible en standard pour le BIG-Meter et le BIG-120Z et est proposé en tant qu'add-on pour le reste des imprimantes.
Écran inclinable – Monté sur un bras articulé, l'écran inclinable est une fonctionnalité pratique. Il est très utile lors du processus de calibration de la tête d'impression et d'autres routines de maintenance car vous pouvez toujours orienter la face vers vous. Vers la gauche, la droite, le haut ou le bas.
Bouton de réinitialisation d'urgence – Avec la mise à jour de l'écran inclinable, un bouton de réinitialisation d'urgence (réinitialisation logicielle) est désormais situé à l'avant de la machine. Cette fonction de contrôle et de sécurité vous permettra d'arrêter immédiatement les impressions en cas de besoin.
Interrupteur d'alimentation frontal – bouton marche/arrêt facile d'accès. Utile lorsque l'imprimante est installée dans un coin exigu.
Système de mouvement
- Rails de guidage linéaires HIWIN MGW9H
- Quatre vis à billes Z pour le mouvement de l'axe Z. 12 mm de diamètre, 4 mm de pas
- Courroie de distribution Gates GT2 de 9 mm de largeur, renforcée de fibre de verre
- Moteurs : Axes X et Z : NEMA-23, Axe Y : NEMA-17
Précision de position mécanique : X-10 Microns, Y-10 Microns, Z-0,5 Microns - Vitesse d'impression (basée sur une buse de 0,4 mm) :
Jusqu'à 100 mm/sec – qualité normale
Jusqu'à 250 mm/sec – brouillon / remplissage non fonctionnel
Jusqu'à 350 mm/sec – déplacement
Les buses plus grandes nécessitent normalement d'imprimer plus lentement mais produisent des pièces beaucoup plus rapidement grâce à un nombre réduit de couches.
Alimentation
- Prend en charge les 110 V et 230 V
- Pour l'électronique : Alimentation Meanwell 24V 280W
- Protections : Court-circuit / Surcharge / Surtension / Surchauffe.
- Consommation d'énergie à vide < 0,5W
- Indicateur LED pour la mise sous tension
- Commutateurs et connecteurs de qualité aéronautique
- Lit chauffant alimenté en courant alternatif 1370 Watt
- Contrôleur de lit chauffant PID par Autonic
- BIG METER et 180x nécessitent des connexions 208-240V, 32A
- Clients d'Amérique du Nord : prise NEMA L6 30P 30A
- Clients UE/AU/Royaume-Uni : prise IEC 309 32A bleue (2P+T)
- PDU Tripp Lite pour meter et 180x
- Clients nord-américains : https://www.tripplite.com/support/PDUH30HV
- Clients UE/AU/Royaume-Uni : https://www.tripplite.com/support/PDUH32HV
Lit d'impression
- Plaque en aluminium moulé fraisée Alcoa Mic6 de 6,35 mm d'épaisseur, fabriquée aux États-Unis.
- Lit chauffant alimenté en courant alternatif 1370 Watt (1200 Watt pour les utilisateurs 110V). Nécessite une source CA indépendante dédiée de 15A.
- Deux zones de chauffage. Zone intérieure de 200x200mm pour les petits objets et une faible consommation d'énergie.
- Température max – 110oc (avec enceinte)
- Surface d'impression – Film PEI avec feuille adhésive 3M haute température.
Lit magnétique amovible
Cet accessoire améliorera considérablement l'expérience utilisateur et vous fera gagner du temps au quotidien. Les imprimantes Modix sont livrées par défaut avec une feuille de PEI qui libère l'impression une fois le lit refroidi à température ambiante. Avec l'accessoire lit magnétique amovible, les utilisateurs n'ont pas besoin d'attendre ou de travailler dur avec une spatule et peuvent facilement et immédiatement retirer les objets après avoir terminé le travail d'impression en pliant simplement la plaque d'acier à ressort.
Cet accessoire comprend une feuille magnétique adhésive qui doit être fixée sur la plaque du lit en aluminium et une plaque d'acier à ressort amovible qui doit être placée par-dessus.
La plaque flexible en acier à ressort peut être imprimée des deux côtés. Un côté est revêtu de poudre de PEI offrant une surface inférieure texturée et l'autre côté est doté d'une feuille de PEI lisse offrant une finition inférieure brillante.
Un autre avantage est la maintenance, le PEI installé sur la plaque du lit peut se dégrader avec le temps. Le retrait d'impression avec une spatule peut entraîner des rayures indésirables qui apparaissent plus tard sur le dessous de l'objet imprimé. Remplacer le PEI sur la tôle d'acier à ressort amovible ou même acheter une unité de rechange est beaucoup plus facile que de le retirer de la plaque du lit elle-même.
Logiciel
- Firmware open-source Duet RepRap. Le firmware leader pour l'impression 3D, permettant de nombreuses configurations et une personnalisation facile grâce au système de macros.
- On peut choisir parmi n'importe quel trancheur et contrôleur d'imprimante 3D disponible, y compris : Slic3r, Cura et Simplify3d. Des configurations d'imprimante spécifiques sont fournies dans l'espace client.
Détecteur de colmatage
Anciennement un module complémentaire optionnel et maintenant par défaut avec chaque imprimante, il s'agit d'une amélioration de la fiabilité de l'imprimante. Le détecteur de colmatage est fourni avec un encodeur personnalisé très sensible capable de détecter les pannes potentielles suivantes :
- Colmatages de la hot-end
- Nœuds dans les bobines de filament
- Manque de filament
- Sous-extrusion, par exemple lorsque la température de la buse est trop basse, ou que la buse est trop proche du lit.
Lorsqu'une panne est détectée, l'imprimante est mise en pause et le travail d'impression peut être sauvegardé. Fini la découverte de votre imprimante imprimant en l'air !
Ce module complémentaire est fourni en remplacement direct du capteur actuel de fin de filament. Pensez à acheter deux unités pour une configuration à double tête d'impression.
Filtre à air actif
Le filtre à air actif Modix (MAAF) est un dispositif de filtration d'air externe. Le filtre nettoie la chambre des imprimantes en capturant les microparticules et les émanations de gaz libérées par le filament fondu tout au long du processus d'impression 3D. Le MAAF assure un processus de nettoyage de l'air constant pendant tout le processus d'impression, en faisant circuler l'air de l'intérieur vers l'extérieur et de nouveau vers l'imprimante tout en le nettoyant à plusieurs reprises.
Filtration multicouche
Un grand ventilateur à l'intérieur de l'appareil aspire l'air de l'imprimante à travers un tube de ventilation flexible connecté au sommet de l'appareil. L'air est ensuite guidé à travers un ensemble de trois filtres avant d'être recirculé dans l'imprimante.
Le système de triple filtre comprend
1. Pré-filtre – Élimine les grosses particules de poussière de l'air.
2. Filtre HEPA – Filtre à particules à haute efficacité (HEPA), composé d'un tapis de fibres de verre disposées de manière aléatoire et conçu pour capturer les petites particules libérées pendant l'impression.
3. Filtre à charbon actif – Nettoie l'air des fumées toxiques libérées pendant le processus d'impression 3D.
Il s'agit de votre santé !
Les particules submicroniques et les fumées libérées pendant le processus de fusion du plastique présentent un risque pour votre santé. Par conséquent, il est fortement conseillé à tout propriétaire d'une imprimante 3D Modix d'installer un filtre à air. Le filtre à air est un accessoire INDISPENSABLE si vous avez l'intention d'imprimer avec d'autres plastiques que le PLA, c'est-à-dire le PETG, l'ABS... Bien que l'on sache généralement que l'impression de PLA dans une pièce bien ventilée est acceptable, il n'y a pas de définition claire d'une ventilation adéquate de la pièce et, en hiver et en été, les fenêtres sont normalement fermées.
Contrôle de la vitesse de l'air
Un sélecteur de vitesse frontal permet de contrôler la vitesse du flux d'air. Le fonctionnement du filtre à la vitesse la plus basse pendant le processus d'impression n'affectera pas la température interne de la chambre tout en assurant une filtration efficace. À la fin de l'impression, vous pouvez régler la vitesse sur l'option la plus élevée pendant quelques minutes afin de vous assurer que la chambre est entièrement nettoyée de tout additif nocif avant d'ouvrir les portes.
Filtres de rechange
Compte tenu de l'utilisation quotidienne de l'imprimante dans une salle blanche, les filtres combinés HEPA/Charbon durent de 6 à 12 mois et le pré-filtre de 3 à 6 mois. Un indicateur d'alerte pour le changement est situé sur le panneau avant.
Détecteur de collision
Anciennement un module complémentaire optionnel et maintenant par défaut avec chaque imprimante, il s'agit d'une couche de sécurité supplémentaire dans les rares cas où la sonde de nivellement du lit BL-Touch tombe en panne et que cette panne n'est pas détectée par le contrôleur de l'imprimante. Dans ce cas, le détecteur empêchera la tête d'impression de heurter la plaque du lit.
Unité de distribution d'énergie (PDU)
Le PDU est inclus par défaut avec les BIG-Meter et BIG-180X en raison de leurs exigences élevées en matière de consommation de courant. Comme nous avons constaté qu'il s'agissait d'une solution très pratique pour la gestion des câbles, il est désormais proposé pour tous les autres modèles*. Remplacez 3 câbles CA par un seul câble connecté au mur.
* Cette solution ne prend pas en charge le BIG-120X fonctionnant sur 110V.
Filament
Notre tête d'impression prend en charge presque tous les filaments existants, y compris : PLA, ABS, composites : fibre de carbone, bois, cuivre, laiton, magnétique, PHA, PVA, Hips, nylon, TPE & TPU (flexible) co-polyester, PETG
Filament ouvert – N'importe quel filament de n'importe quel fournisseur peut être utilisé.
Étagère de montage de bobines de 8KG en option
Une conception rafraîchie de l'étagère de montage de bobines permettra désormais le montage de bobines de 8KG.
