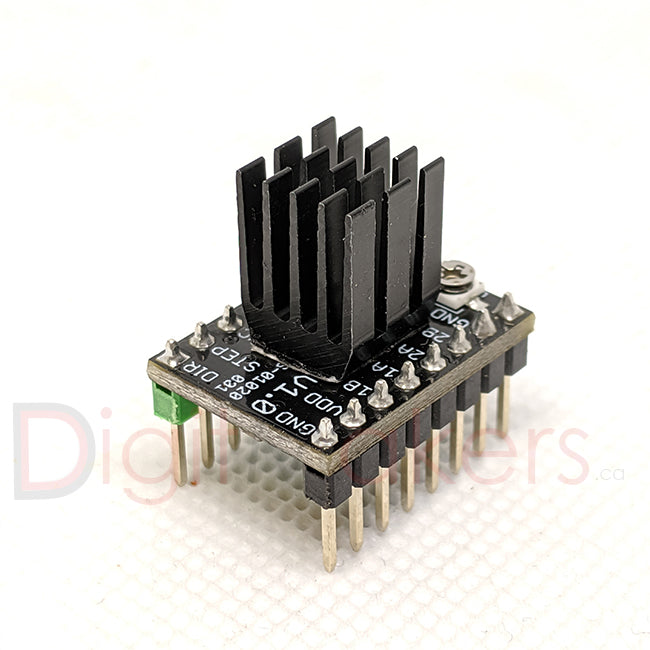

Pilote de moteur pas à pas TMC2209 (MKS)

Veuillez consulter les ressources en ligne disponibles pour les branchements. Nous ne sommes pas responsables des dommages causés à la carte suite à de mauvaises informations.

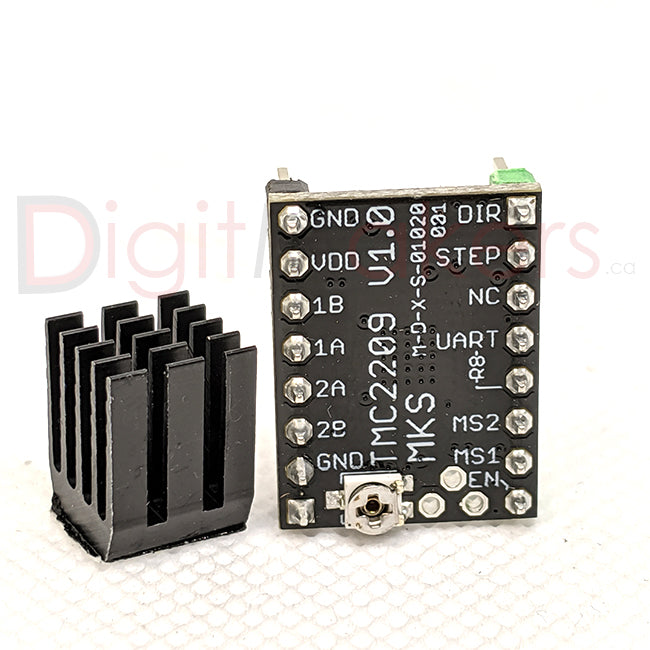

Haute qualité et ultra-silencieux. Le module TMC2209. Un dissipateur thermique avec support adhésif est inclus (le dissipateur thermique ne se place PAS directement sur l'IC comme les autres pilotes - il est installé derrière l'IC sur le côté de la carte avec le potentiomètre). Veuillez lire les ressources en ligne disponibles pour les connexions. Nous ne sommes pas responsables des dommages de la carte causés par une mauvaise information.

• Le TMC2209 est aussi silencieux que le TMC2208 mais il produit moins de chaleur. Son courant maximal est de 2,8A en crête.
• ​C'est un pilote de contrôleur pas à pas haute performance et économique.

CARACTÉRISTIQUES ET AVANTAGES

• Moteurs pas à pas 2 phases jusqu'à 2,8A de courant de bobine (crête), 2A RMS
• Interface STEP/DIR avec réglage de 8, 16, 32 ou 64 micropas
• Fonctionnement fluide 256 micropas par interpolation MicroPlyer™
• Fonctionnement silencieux du moteur StealthChop2™
• Hacheur de contrôle moteur hautement dynamique SpreadCycle™
• Détection de charge et de blocage StallGuard4™ pour StealthChop
• Contrôle de courant CoolStep™ pour des économies d'énergie jusqu'à 75%
• Faible RDSon, faible échauffement LS 170mΩ & HS 170mΩ (typ. à 25°C)
• Plage de tension 4,75… 29V DC
• Faible consommation en veille pour respecter les réglementations sur l'énergie en veille
• Option de résistance de détection interne (pas de résistances de détection requises)
• Freinage passif, roue libre et extinction automatique
• UART à fil unique & OTP pour les options de configuration avancées
• Générateur d'impulsions intégré pour un mouvement autonome
• Protection complète & diagnostics

Contenu de l'emballage :

• Pilote de moteur pas à pas TMC2209
• dissipateur thermique avec support adhésif

Fiche technique
