Il est temps de libérer toute la puissance de votre Raise3D E2, grâce à l'omniprésent Copperhead®. Nous nous sommes forgés une réputation en équipant les imprimantes 3D de composants haut de gamme de qualité technique qui améliorent considérablement les performances. Il en résulte moins de temps d'arrêt, moins de gaspillage de filament sur les impressions ratées, moins de tâtonnements, une productivité accrue et une résolution plus élevée.
Le kit de mise à niveau Raise3d E2 est plus qu'une solution tout-en-un rationalisée pour les problèmes courants rencontrés par les utilisateurs d'E2, c'est la prochaine étape de votre évolution en fabrication additive. Il vous suffit d'appuyer sur Imprimer et de voir vos rêves devenir réalité.
L'ensemble comprend :

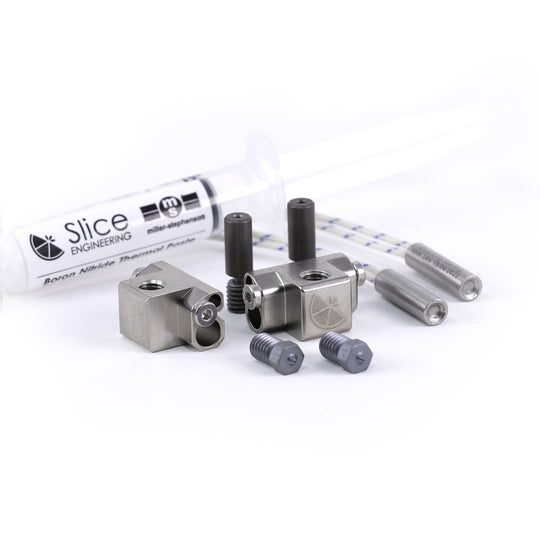

- Tête chaude Copperhead® - Standard - G2 (x2)
- Chauffe-eau industriel personnalisé - 30W 24V | 170 mm | JST XHP-2
(x2)
- Buse Vanadium™ - 0,4 mm (x2)
- Pâte de nitrure de bore (x1)
Instructions d'installation du kit de mise à niveau Raise3D E2

Ce dont vous avez besoin
- 2 capteurs de température filetés M3 d'origine
- Clé hexagonale de 2 mm
- Clé hexagonale de 2,5 mm
Avant de commencer
1. Montez la hauteur Z pour laisser suffisamment de place pour retirer les têtes chaudes.
2. Déchargez tout filament.
3. Laissez les deux têtes chaudes refroidir à température ambiante avant de continuer.
4. Éteignez l'imprimante.
Démontage
En commençant par l'extrudeuse droite :
Étape 1 : Détachez la boucle sur le dessus de l'extrudeuse.
Étape 2 : Retirez les 2 vis fixant le couvercle de la carte de l'extrudeuse à l'aide d'une clé hexagonale de 2 mm (bleue) et de 2,5 mm (rouge).
Étape 3 : Retirez les 2 vis fixant la carte de l'extrudeuse à l'aide d'une clé hexagonale de 2,5 mm et, si nécessaire, retirez la languette de la carte pour un accès plus facile.
Étape 4 : Débranchez les connecteurs de la résistance et du capteur de température.
Étape 5 : Desserrer la vis de réglage de l'extrémité chaude à l'aide d'une clé hexagonale de 2 mm et retirer l'extrémité chaude d'origine.
Étape 6 : Retirer le capteur de température fileté M3 d'origine pour l'utiliser avec l'extrémité chaude Copperhead.
Répétez ces étapes pour l'extrudeuse gauche.
Installation
Étape 1 : Suivez les étapes 2 à 6 des instructions d'installation de Copperhead pour assembler l'extrémité chaude Copperhead Standard. Suivez les instructions pour un capteur à goujon fileté avec des filetages M3 lors de l'installation du capteur de température.
En commençant par l'extrudeuse droite :
Étape 2 : Insérez l'extrémité chaude Copperhead dans l'extrudeuse et serrez la vis de réglage de l'extrémité chaude à l'aide d'une clé hexagonale de 2 mm.
Étape 3 : Acheminez les fils du chauffage et du capteur de température vers la carte de l'extrudeuse et branchez les deux connecteurs.
Étape 4 : Remettez les 2 vis sur la carte de l'extrudeuse.
Étape 5 : Remplacez le couvercle de la carte de l'extrudeuse et serrez les 2 vis.
Étape 6 : Refaites la boucle qui maintient les fils ensemble.
Répétez ces étapes pour l'extrudeuse gauche.
